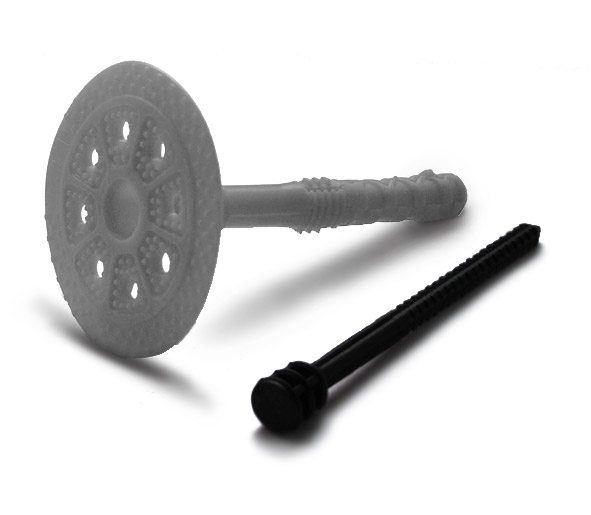

Дюбель для теплоизоляции »  С полимерным гвоздём
добавить в корзину

Используются для крепления теплоизоляции изготовленной из легкого материала (пенопласт,минеральная вата).

Втулка дюбеля изготавливается из полиэтилена, полипропилена, полиамида, распорный элемент изготавливается из ударопрочного полипропилена, или полиамида, армированного стекловолокном.

Применяются для крепления теплоизоляции к ограждающим конструкциям зданий из различных материалов, таких как камень, тяжелый бетон, легкий бетон, пенобетон, газосиликат, керамзитобетонные блоки, полнотелый кирпич, пустотелый кирпич и др.

Основные параметры и характеристики дюбеля с распорным элементом в виде пластмассового штифта:

Обозначение типа дюбеля Длина дюбеля,мм Диаметр штифта, мм Длина штифта, мм Диаметр отверстия под дюбель,мм Длина крепежной части,мм Толщина закрепляемой теплоизоляции, мм
70-5П-10 70 5 70 10 44 25-30
90-5П-10 90 5 90 10 44 45-50
100-5П-10 10 5 100 10 44 55-60
120-5П-10 120 5 120 10 44 50-75

Возможные размеры:

Усилие вырыва из подосновы (не менее)кН
тип дюбеля бетон кирпич
70-5П-10
90-5П-10		 0.88 0.77
100-5П-10
120-5П-10		 0.9 0.77
тип дюбеля кирпич
пустотел		 пенобетон.
газосиликат
70-5П-10
90-5П-10
100-5П-10
120-5П-10 		0.65 0.1
